產品介紹：

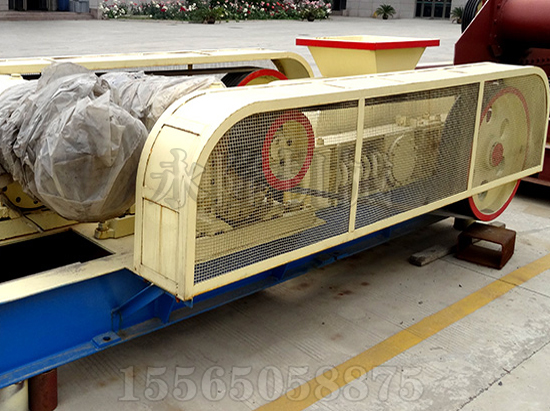

對輥破碎機是雙輥式破碎機又稱雙輥打砂機。主要供選礦、制砂、化工、水泥、建材等工業部門中碎和或實驗室中細碎各種硬度的礦石和巖石之用，如煤、型砂、焦炭、耐火材料等，其抗壓強度不高于70Mpa的物料,出料粒度2~8毫米之間適當調節。。本機主要由機體、輥子與安全彈簧等部分組成。
傳動是由電動機經三角皮帶帶動兩個輥子做相對方向旋轉，完成物料破碎。輥子間隙可以在規定范圍內調節，以控制出料粒度大小。
出料粒度的調節裝置有兩種形式，兩輥輪之間所裝的楔形或墊片調節裝置。楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
對輥破碎機驅動機構：通常是兩個5.5千瓦的電動機通過三角皮帶傳動到兩個槽輪上拖動輥輪，按照相對方向運行旋轉。藉以破碎物料工作時，物料從進料口通過輥輪、輥輪輥碾擠壓而破碎。破碎后的成品，從底架下的出料口排出。
產品優勢:
結構簡單、便于維護
齒輪傳動裝置的主要結構有固定軋輥、活動軋輥、傳動軸、機體、底架、罩殼、長齒輪罩殼等部分組成，機器動力是由電動機上的三角皮帶輪傳出，再通過一對中間減速齒輪，使固定軋輥旋轉，再借助固定軋輥另一端的一對長齒輪、驅動活動軋輥，兩軋輥成相對運動而擠壓物料。
噪音低，性能可靠
對輥破技術生產實力硬，性能穩定可靠，可降低噪聲污染，起到環保的效果。
生產效率高，處理量大
經過破碎的產品呈立方體狀，針片狀含量低，無內裂縫，出料粒度細，提高了生產質量和效率。
易損件壽命長，損耗小
輥皮磨損周期長，易損件采用目前國內最新高強耐磨材料，能破碎高硬度材料，損耗小，使用壽命長，能為客戶帶來可觀的經濟效益。
工作原理：
兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。
墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
技術參數：
|
型號 |
2PG0425 |
2PG0640 |
2PG0740 |
2PG0850 |
2PG1060 |
2PG1260 |
2PG1560 |
|
輥直徑(mm) |
Ф400 |
Ф610 |
Ф700 |
Ф800 |
Ф1000 |
Ф1200 |
Ф1500 |
|
輥寬(mm) |
250 |
400 |
400 |
500 |
600 |
600 |
600 |
|
入料粒度(mm) |
≤25 |
≤25 |
≤25 |
≤25 |
≤30 |
≤30 |
≤30 |
|
排料口(mm) |
2-8 |
2-8 |
2-8 |
2-8 |
2-10 |
2-10 |
2-10 |
|
處理能力(t/h) |
5-10 |
10-20 |
15-30 |
20-40 |
30-50 |
40-70 |
60-110 |
|
配動力型號 |
Y132M-6 |
Y180L-6 |
Y200L-4 |
Y225M-4 |
Y250M-4 |
Y315M-6 |
Y315L-6 |
|
電機功率(kw) |
5.5×2 |
15×2 |
30×2 |
45×2 |
55×2 |
75×2 |
110×2 |
|
總重量（t） |
2.2 |
5.9 |
9.8 |
13.5 |
17.2 |
28.5 |
39.3 |
