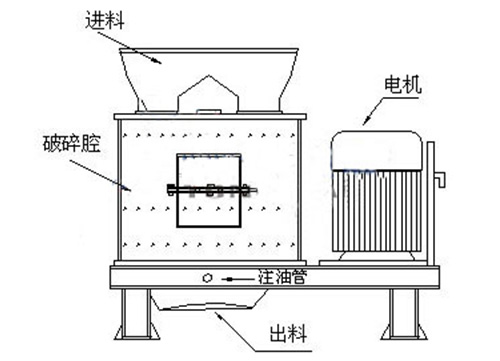

在高速離心力的作用下,由機器上部垂直落入高速旋轉的葉輪內的物料,與另一部分以傘形式分流在葉輪四周的物料產生高速撞擊與粉碎,物料撞擊后,又在機殼和葉輪之間形成渦流相互撞擊、摩擦而粉碎,然后沖下部直通排出。篩分設備控制可調節成品粒度。

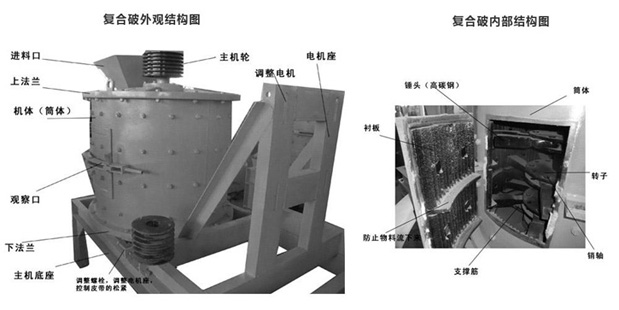

塊狀礦石由進料斗落入上破碎腔內上甩料盤上,借助甩料盤的離心力將物料拋向筒體的內壁,與安裝在內壁上的反擊板猛烈碰撞,同時物料互相撞擊,使之破碎或產生大量發絲裂紋,接著物料進入錐形轉子腔后,在錐形空間呈螺旋狀下落,經沖壓、擠壓,使已有裂紋的礦石進一步被破碎。由于錐形轉子與襯板間的斜度,促使較小的物料向下遷移,達到由大到小自動實現分級破碎。物料在錐形轉子腔內受錘頭的打擊,高速運行塊料再次與反擊板碰撞、物料流相互碰撞使物料經打擊、撞擊、剪切、擠壓面粉碎,從而提高破碎效率。
型號 |
800 |
1000 |
1250 |
1500 |
1750 | |
轉子直徑 (mm) |
650 |
800 |
1000 |
1250 |
1560 | |
筒體高度(mm) |
800 |
850 |
850 |
1000 |
1410 | |
主軸轉速 (r/min) |
1350 |
970 |
740 |
650 |
600 | |
進料粒度(mm) |
50 |
70 |
100 |
100 |
100 | |
出料粒度 (mm) |
0-5 |
0-5 |
0-5 |
0-5 |
0-5 | |
處理量 (t/h) |
5-15 |
10-30 |
20-60 |
30-80 |
40-100 | |
電動機 |
功率(kw) |
30 |
55 |
75 |
110 |
132 |
轉速 |
1440 |
1440 |
750 |
750 |
750 | |
外形尺寸(L×W×H)(mm) |
2200×860×1980 |
2700×1160×2000 |
2800×1400×2730 |
3100×1900×2300 |
3350×2100×2800 | |
總重量 (t) |
2.3 |
4.5 |
9.73 |
18.1 |
26.61 |
